PFA / EFA 失效分析全攻略 — CP 抓到問題之後，怎麼釐清 root cause
承接 19 號卡「CP 兩段式測試」：當 CP1/CP2 有幾項 fail，下一步就是失效分析（FA）。本頁拆解兩大支柱——EFA 電性失效分析（找「在哪裡」）與 PFA 物理失效分析（看「是什麼」）：每招的原理、抓什麼缺陷、工程師實際看到的畫面，最後串成「從 CP fail map 到 root cause」的完整診斷流程。給不是 FA 專職、但需要看懂 FA report 跟 FA 工程師對話的整合工程師。
一句話抓住 EFA 與 PFA 的分工
失效分析（Failure Analysis, FA）的核心就兩個問題：缺陷在哪裡？缺陷是什麼？EFA 回答前者、PFA 回答後者。兩者需要交互比對；其中去層、切片等破壞性步驟會改變樣品，必須先保存必要證據。
🔵 EFA 電性失效分析（找「在哪裡」WHERE）
給元件一個激發（通電、打雷射、週期加熱），量它的回應（放光、電流變化、發熱），異常回應提供待查區域，仍需良品、電路與座標比對。把一顆有幾億顆電晶體的晶片，縮小到「就是這一個點 / 這一條線」。多半非破壞——失效晶片還能繼續往下做。代表：PEM 發光、OBIRCH 雷射、Lock-in 熱像、Nanoprobing。🔴 PFA 物理失效分析（看「是什麼」WHAT）
拿到 EFA 給的座標後，把那個點切開、削薄、放大看，並量它的成分。確認缺陷的物理長相——是空洞？橋接？污染金屬？膜破洞？破壞性——一旦 cross-section / delayer 就回不去。代表：去蓋、去層、FIB 切片、SEM、TEM、EDS。記憶錨點（醫院比喻）：EFA = X 光 / 超音波 / 心電圖——不開刀，先定位「病灶在哪個器官、哪一條血管」；PFA = 切片 / 病理解剖——把那塊組織取出、染色、顯微鏡下確認細胞長相。這個比喻用來記分工：實際 FA 依假說與樣品狀態選擇檢查，不一定做完所有非破壞量測；部分 EFA 也需要去層。
FA 黃金流程（為什麼是這個順序）
從「確認失效真的存在」到「寫出 root cause」，標準流程像一條漏斗——資訊量逐步聚焦、破壞性逐步升高。依樣品可接近性與證據保存需求，決定哪些前處理可以先做。
圖 1｜FA 標準漏斗。綠 → 黃 → 紅 的色帶表示「破壞性」由低到高：先把所有不破壞的招數（失效重現、X-ray、EFA 定位）用完，鎖定座標，最後一步才動刀做 PFA。藍色括弧內（③）是 EFA 的地盤——回答「在哪」；紅色括弧內（⑤）是 PFA——回答「是什麼」。④ 取樣製備是兩者的橋樑：把 EFA 給的座標，物理上暴露出來。
三條鐵律：為什麼順序不能顛倒
1
破壞性永遠放最後（Destructive once）
能不破壞就不破壞，把非破壞資訊榨乾再動刀
一旦做了 cross-section、delayer、decap，那顆失效品就不能還原。萬一第一刀切歪、切錯位置，唯一的證據就毀了。所以 X-ray、C-SAM（非破壞）→ EFA（多半非破壞）→ 最後才 PFA。這跟「先照 X 光再考慮開刀」是同一個道理。
2
先定位、再切開（Localize before you cut）
沒有座標就 PFA = 大海撈針
一顆晶片動輒數億顆電晶體、數十公里金屬線。沒有 EFA 給的 (x, y) 座標就直接切，等於閉眼亂剖——切一千刀都未必命中那個 0.1 µm 的缺陷。EFA 先縮小搜尋範圍；FIB 下刀前仍需 layout 配準、層別確認與定位誤差評估，不能保證一刀命中。
3
保留證據鏈（Preserve the failure）
每一步處理都可能改變失效，先記錄再動作
開封的化學、通電的應力、加熱的退火效應，每一步都可能讓原本的缺陷消失或變樣（最怕的就是「越測越好、fail 不見了」）。標準做法：每一站先拍照、先量電性、確認失效還在，再進入下一站。FA report 的可信度，建立在這條沒被污染的證據鏈上。
最常見的災難：跳過 EFA 直接憑「感覺」切 FIB。整合或製程端有時會說「我覺得就是 DTI 啦，切來看」——若沒有 EFA / CP map 的座標佐證，切到的多半是正常結構，然後得出「沒看到缺陷」的假陰性結論，反而誤導後續。CP fail map 本身就是一種定位資訊（pixel 級缺陷天生帶座標），這是 CIS 比 logic 幸運的地方（見 Tab 4）。
EFA vs PFA 對照速查表
| 維度 | EFA 電性失效分析 | PFA 物理失效分析 |
|---|---|---|
| 回答的問題 | 在哪裡？（WHERE） | 是什麼？（WHAT） |
| 破壞性 | 多為非破壞（樣品可續用） | 破壞性（不可逆） |
| 本質手法 | 給激發 → 量回應 → 回應最強處 = 座標 | 暴露缺陷 → 放大成像 → 量成分 |
| 輸出 | 一張「發光點 / 熱點 / 電流異常點」疊在 layout 上的定位圖 | 一張缺陷的 SEM/TEM 特寫 ＋ 元素成分 |
| 解析度量級 | µm ～ 次 µm（受光學繞射限制） | nm ～ 原子級（TEM） |
| 代表技術 | PEM/EMMI、OBIRCH、TIVA/LADA、Lock-in 熱像、Nanoprobing、Curve trace/IDDQ | Decap、Delayer、FIB、光學/SEM/TEM、EDS/EELS、C-SAM/X-ray |
| 典型耗時 | 數小時 ～ 1～2 天 | 1 天 ～ 1 週（看製備複雜度） |
一句話：EFA 找座標，PFA 拍特寫。沒有 EFA 的座標，PFA 就是盲切；只有 EFA 沒有 PFA，你只知道「這裡怪怪的」卻說不出「到底壞在哪個結構」。需要哪些證據取決於失效假說；有些案例以電性、設計或製程對照即可收斂，不能把 EFA／PFA 當固定必填配對。
先看訊號如何產生，再決定在哪裡下刀
案例：某條互連路徑電阻偏高。讓同一片示意電路接受三種量測，觀察哪些方法有線索、哪些沒有。
合成教學案例，非實測、非比例；亮度只在同一方法與相同設定內比較。藍色表示回應強度，虛線圈表示待查區域，並非已確認的缺陷邊界。
量測條件、物理意義與來源
OBIRCH：以雷射局部加熱，在定電壓例子中量 ΔI；正常導線也可能有回應。此圖顯示 |ΔI|，正負號和幅度須回看偏壓、電路及材料。完全開路可能沒有可測電流，不能保證 OBIRCH 有效。
PEM：在指定電性狀態收集微弱發光，正常切換元件也會發光。這個高阻案例刻意沒有新增可辨識的 emission；沒有光，不等於沒有 fail。
LIT：供電調變、同步量測熱回應，抑制非同步背景；熱擴散使訊號較寬。熱路徑、頻率與材料模型共同影響相位，不能直接把相位換成深度。
圖中掃描與波形是慢速教學展示，未模擬光學 PSF、熱傳導或量測雜訊統計。
Hamamatsu｜IR-OBIRCH 的激發與電流量測Sensors 2017｜LIT 在多層結構的定位條件先重現 fail，才知道定位時該餵什麼條件
同樣叫「電性異常」，偏壓、溫度、pattern 或時序不同，會讓失效路徑出現或消失。先保存 failing condition 與良品基準。
IDDQ、LADA／SDL 與 Nanoprobing 怎麼接上來
- IDDQ：先判斷電源電流是否異常
- 固定靜態狀態，與相同設計、溫度及偏壓的正常分布比較。先進元件本來就有漏電，偏高不直接等於某一種缺陷，也沒有座標。
- TIVA：雷射加熱後看電壓回應
- 典型定電流條件下，雷射造成局部電阻改變，端點出現 ΔV；與定電壓量 ΔI 的 OBIRCH 例子互補。實際偏壓與量測模式依設備、電路及失效路徑選擇。
- LADA／SDL：看功能對局部擾動的敏感度
- 重複測試 pattern，在電壓／頻率的 pass-fail 邊界掃雷射，記錄結果改變的位置。LADA 常利用光生載子；熱型擾動也可用於軟缺陷定位。敏感的 timing path 可能是正常限制路徑，需與良品及 shmoo 比較，不能直接宣判物理損傷。
- Nanoprobing：縮小到單元件或局部路徑
- 先確認可接觸層，再於 SEM 內把探針落到端點；量 I–V、Vt 或導通電阻。接觸電阻、束流效應、去層損傷和寄生路徑都可能改變結果，需控制樣品與重複量測。它可能需要破壞性前處理，EFA 並非一律非破壞。

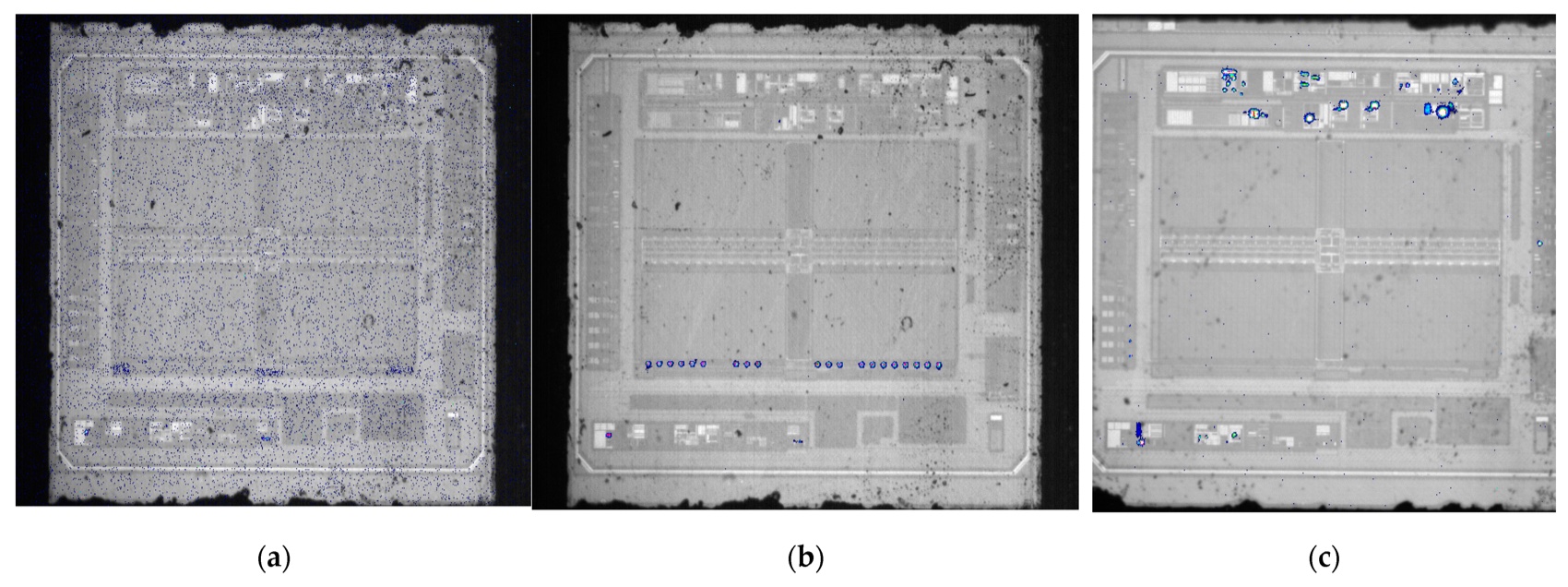

真實結果怎麼讀，交給 PFA 又要附什麼
交接的是「可重找的區域」
- Die ID、正／背面、旋轉與鏡射方向。
- 原始影像、layout 版本、共同地標與座標原點。
- 定位範圍與配準誤差、疑似 net／layer。
- 可重現的偏壓、溫度、pattern 與良品對照。
還不能寫進結論的事
最亮點不必然是起因；它也可能是下游耗能處、正常敏感元件，或量測條件造成的差異。
PEM、OBIRCH、LIT 各回答不同問題，沒有固定「全部做一輪」的唯一順序。依電性假說、可接近性及保存證據的需求選下一步。
帶著待查區域，去選 PFA 切面 →定位是一個範圍；切面只看見其中一片
接續高阻互連案例。移動 A–A′ 切面，觀察同一個 via 的截面怎麼改變；切偏時，看起來完整的截面仍可能漏掉空洞。
交給 FIB 前先核對座標、層別與切面方向。若第一刀沒看到，回查配準與取樣範圍，再評估序列切片或正交截面。
模型尺度與 EFA 到 FIB 的限制
示意 via 半徑 60 nm、球形空洞半徑 22 nm，空洞中心在掃描方向偏 +15 nm。截面半徑由球／圓柱和切面的幾何相交計算；不是材料模擬或特定製程尺寸。上圖的虛線區表示經額外配準後的示例搜尋範圍，不能把 EFA 光學定位精度直接當成奈米級精度。實際需由 layout、地標或局部電性再收斂。
下圖採不等比例以辨認膜層。教學揭示開關是已知模型的答案；真實樣品在分析前並不知道空洞在哪。

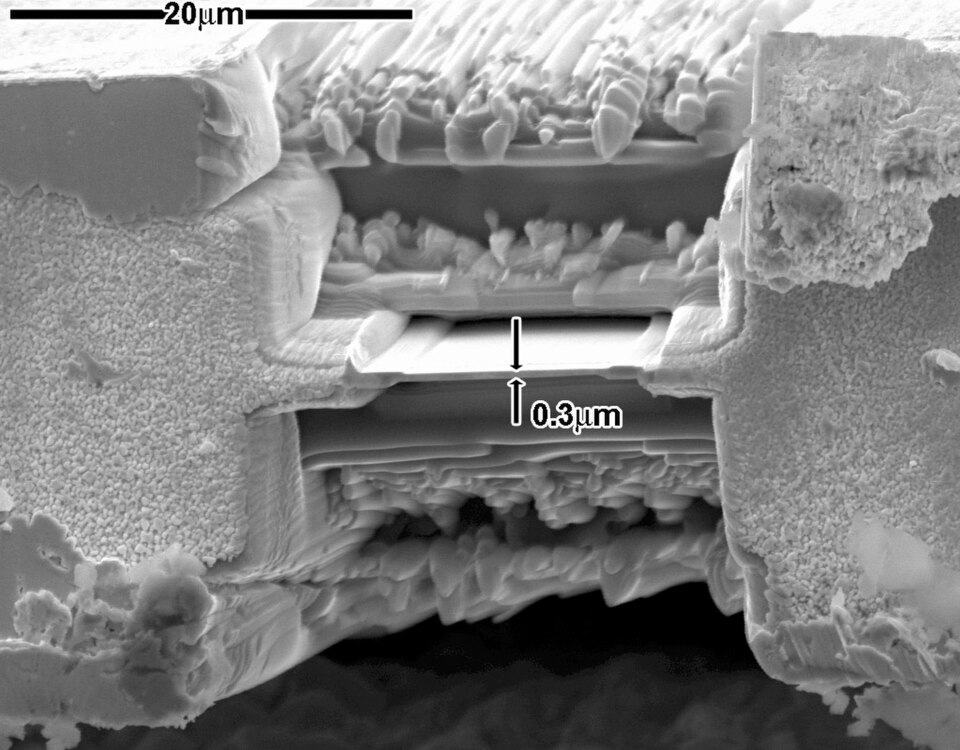

FIB 做的事：留下目標，移除擋住視線的材料
追蹤同一塊目標材料，從表面保護到 TEM 薄片。離子束負責移除材料，電子束負責觀察，並非用同一束完成所有工作。
前處理選擇與製備風險
- 先保留原始狀態
- 確認電性、外觀與座標。封裝內焊點、空洞可評估 X-ray／CT；界面分層可評估 C-SAM。它們通常不需切開，但需評估輻照或耦合液對待測物的影響。
- 開封／去層
- 只移除為了接近目標而必要的材料；方法要避免溶掉異物、改變界面或讓失效消失。逐層留下影像與定位紀錄，並非每個案例都必須 decap → delayer → FIB。
- 控制 artifact
- 窗簾紋、再沉積、離子植入／非晶化來自製備；SEM charging 是成像時的充電效應。可用保護層、合適束流／能量、末段清理及對照樣品降低誤判，但沒有「保證無損傷」的單一做法。
照片提供證據；root cause 還要接回電性與製程
可以逐步成立的證據鏈
- 指定條件下，失效品電阻高於良品。
- 局部定位回應與該互連路徑相符。
- 截面顯示 via 的有效導通面積減少。
- 更多樣品、製程 split 或改善實驗支持同一機制。
PI 工程師要追問的四件事
- 拍到的是同一顆 die、同一層與同一座標嗎？
- 正常樣品同位置看起來如何？
- 形貌差異能解釋偏壓／溫度依賴嗎？
- 改變哪個製程因子後，電性和形貌一起改善？
EDS／EELS／SIMS 的邊界與來源
EDS 的峰位協助辨識元素，但重疊峰、背景、吸收與螢光效應需處理。峰高不是直接的含量，量化需適當校正。微量污染可能低於偵測能力；CIS 暗電流異常時，沒看到 Fe／Ni／Cu 的峰，不能排除微量金屬。
量到 Cu 也可能來自預期互連、載網或鄰近材料；需比較位置、背景與正常樣品。EDS 不直接確認化學鍵結。EELS 可提供輕元素與鍵結資訊，SIMS 可檢查深度剖面，但各有製備、校正與空間解析度限制。
SEM 的電壓對比（PVC）受接地、充電與束流條件影響；亮暗極性不是通用定律。TEM／STEM 對比也取決於厚度、取向與成像模式，暗區不能一律解讀為空洞。
Oxford Instruments｜重疊峰與微量元素限制Thermo Fisher｜EFA 與 PFA 實際案例把前三個 tab 串成一條診斷流水線（接 19 號卡）
19 號卡講 CP1/CP2 抓到哪些 fail；這一頁講「抓到之後怎麼辦」。把 CP fail 當症狀、FA 當診斷：CP fail map → 分類取樣 → EFA 定位 → PFA 佐證 → root cause → 對策（CAPA）。CIS 有個天生優勢——很多缺陷在 CP map 上就帶座標，省掉一半 EFA 的力氣。
圖 9｜CP → FA → 製程的閉迴路。CP fail map 的分佈型態本身就是線索（隨機點 vs 群聚 vs 沿網格 vs 整列）。紫色回饋線是這條流水線的終點也是起點：root cause 找到後改製程，下一批 CP 良率上升——這才是 FA 對 fab 的真正價值，不是寫報告，是關掉缺陷的水龍頭。
三個 CIS 實戰案例：症狀 → 定位 → 佐證 → root cause
每個案例都從 19 號卡（或 13 號卡）的 CP fail 出發，走完整條 FA 流水線。重點不是背技術，是看「同一個症狀，怎麼用 EFA→PFA 一步步逼出真因」。
A
白點 / 熱像素群聚（CP1 暗電流測項）
症狀：暗態下某些 pixel 訊號異常高，map 上呈群聚或沿 DTI 網格
① 定位（省力）：CIS 的優勢來了——CP map 直接給了 pixel 座標，不必動用 PEM。② 取樣：挑代表性白點 pixel，FIB 在該 pixel 正上方切截面 / 削 lamella。③ 佐證：TEM 看截面 + EDS 量成分。④ root cause 分兩路：若 EDS 驗出 Fe/Ni/Cu 過渡金屬 → 金屬污染（gettering 失效）；若看到 DTI 側壁晶格損傷 / void 且沿網格分佈 → DTI 蝕刻或填充問題（回扣 19 號卡交點良率熱點）。
⚠️ 但要誠實講這條路的命中率：ppb 級金屬污染多為點缺陷或奈米級析出物——單片 lamella 只取樣 pixel 體積的 <1%、EDS 偵測極限（~0.1–1 at%）又遠高於致命濃度，只有形成 silicide 析出物時 TEM+EDS 才看得到，白點類 FA 回 NDF（沒找到缺陷）是常態。所以「TEM 沒驗出 Fe」≠「沒有金屬污染」——實務定罪更多靠 DLTS / SPV／split 統計（哪台機、哪段時間的 lot 白點多）。FA 報告若單憑一片乾淨 lamella 排除污染，這正是該追問的點。
⚠️ 但要誠實講這條路的命中率：ppb 級金屬污染多為點缺陷或奈米級析出物——單片 lamella 只取樣 pixel 體積的 <1%、EDS 偵測極限（~0.1–1 at%）又遠高於致命濃度，只有形成 silicide 析出物時 TEM+EDS 才看得到，白點類 FA 回 NDF（沒找到缺陷）是常態。所以「TEM 沒驗出 Fe」≠「沒有金屬污染」——實務定罪更多靠 DLTS / SPV／split 統計（哪台機、哪段時間的 lot 白點多）。FA 報告若單憑一片乾淨 lamella 排除污染，這正是該追問的點。
B
Standby current / 漏電超標（接 13 號卡）
症狀：整顆 die 的 IDD / 靜態電流偏高，但說不出漏在哪
① 分類：curve trace 確認是漏電（不是 short / open）。② 定位：這種「有漏電但不知在哪」正是 PEM 的主場——若異常路徑有可偵測發光，將 emission 與良品和 layout 比對以圈出待查區；若 PEM 沒有線索，可依可接近性評估 OBIRCH；有同步熱訊號時評估 LIT。③ 取樣：確認發光區與 layout 的對應及誤差，再規劃 FIB 取樣位置。④ 佐證：SEM/TEM 看是 gate oxide 針孔、接面缺陷、還是金屬橋接。⑤ root cause：對應到具體製程（閘氧成長、植入、CMP 殘留）。這條路徑就是 EFA→PFA 標準教科書範例。
C
Dead column / line defect（整列壞掉）
症狀：CP map 上整條欄 / 列無輸出或異常——典型的「連線」問題
① 判讀型態：整列壞＝共用的讀出線 / 控制線斷了或短了，不是單一 pixel。② 定位：沿那條線用 PVC（SEM 被動電壓對比）掃——斷點之後的接點全變暗，一眼看出斷在哪一段；或用 OBIRCH 找高阻點。③ 取樣：FIB 切斷點。④ 佐證：SEM 看是 金屬 open / void / 電遷移（電遷移會看到金屬被「吹」出空洞），還是異物短路。⑤ root cause：金屬製程（沉積空洞、蝕刻殘留）或可靠度（電遷移）。整列 = 找線，單點 = 找元件——型態先告訴你該用哪招。
D
色彩串擾全面超標（CP2，光學堆疊嫌疑）
症狀：CP1 正常、CP2 才超標 → 優先檢查兩次測試之間的製程與條件
① 縮小範圍：若本案 CP1 在 CF 前、CP2 在 CF 後，優先核對兩次測試條件及中間製程。光學堆疊是候選，仍不能排除後續製程對矽／DTI 電性的影響。② 分流：若光學量測支持結構假說，再規劃 PFA；有電性異常則補 EFA。③ 取樣：FIB 跨 pixel 切截面。④ 佐證：SEM 量 DTI 深度有沒有貫穿、CF 對位有沒有偏、微透鏡偏心對不對。⑤ root cause：DTI 薄化終點偏移（未貫穿）、CF 微影對位偏移。分段測試能縮小調查範圍，但不能單憑先後順序確認因果。
CIS 症狀 → FA 技術對照表
| CP 症狀 | map 型態 | EFA 定位 | PFA 佐證 | 常見 root cause |
|---|---|---|---|---|
| 白點 / 熱像素 | 群聚 / 沿網格 | CP map 已帶座標 | FIB→TEM＋EDS | 金屬污染 / DTI void |
| 暗電流整體墊高 | 全面 / 漸變 | （製程級，非單點） | 截面看側壁鈍化 | PLAD / high-k 膜質、研磨損傷 |
| Standby 漏電 | 單 die | 依假說選 PEM／OBIRCH／LIT | FIB→SEM/TEM | 閘氧針孔 / 接面 / 橋接 |
| Dead column / row | 整列 / 整欄 | PVC / OBIRCH 沿線掃 | FIB→SEM | 金屬 open / 電遷移 / 短路 |
| 色彩串擾（CP2） | 全面 / 邊角 | 先查 CP1→CP2 間製程與量測差異 | FIB 跨 pixel→SEM | DTI 未貫穿 / CF 對位 |
| Blooming 異常 | 局部 / 全面 | CP map 座標 | FIB→SEM 量 DTI | DTI 隔離不全 / 抗暈路徑 |
整合工程師看 FA report 的三問：① 定位證據——EFA 圖（發光點 / 熱點 / map）有沒有清楚指向那個座標？② 物理證據——PFA 影像（SEM/TEM）有沒有真的拍到缺陷形貌？③ 成分證據——EDS 有沒有確認元素 / 結構？三者相符可支持假說，但不自動證明因果；EDS 也不是每個案例必須具備。還需良品對照、重現性與製程／改善實驗。開會時用這三問質疑或背書一份 FA 結論，最有力。
權威參考（每條都可點）
分 EFA / PFA / 綜合三類。Wikipedia 適合快速建立技術定義；MDPI / PMC 是開放取用的同儕審查論文（可深讀方法細節）；廠商頁適合看「真實機台長怎樣、能做到什麼規格」。
| 類別 | 主題 | 連結 |
|---|---|---|
| 綜合 | 失效分析總覽 | Wikipedia: Failure analysis |
| 綜合 | 物理＋電性 FA 流程（廠商實務） | Thermo Fisher：Physical & Electrical FA |
| EFA | 光學故障定位（EMMI/OBIRCH/雷射整合機） | Thermo Fisher Meridian |
| EFA | 缺陷為何放光（熱載子物理） | Wikipedia: Hot-carrier injection |
| EFA | Lock-in 熱像對埋藏缺陷 3D 定位 | Sensors 2017（PMC 開放取用） |
| EFA | 雷射激發自動偵測 IC 硬缺陷 | Photonics 2023（MDPI 開放取用） |
| EFA | 光電元件 FA 顯微技術（CIS 相關） | EAG Laboratories blog |
| PFA | 聚焦離子束 FIB | Wikipedia: Focused ion beam · DualBeam FIB-SEM |
| PFA | SEM / TEM | SEM · TEM |
| PFA | EDS 成分分析 | Wikipedia: EDS / EDX |
| PFA | 封裝非破壞檢測（X-ray / C-SAM） | Sensors 2018（MDPI） · C-SAM |
| PFA | 開封 / 電遷移 | Decapping · Electromigration |
學會、訓練機構、設備廠商
📚 學會 / 知識庫
EDFAS（Electronic Device Failure Analysis Society，ASM 旗下）——FA 領域的核心學會，出版《EDFA Magazine》與聖經級的《Microelectronics Failure Analysis Desk Reference》。Semitracks——半導體 FA / 良率分析的線上訓練與參考資料，技術文章淺白實用。
🏭 設備 / 服務廠商（看真實機台規格）
Thermo Fisher（FEI）：DualBeam FIB-SEM、Meridian 光學定位。ZEISS / Hitachi / JEOL：SEM / TEM / FIB。
Hamamatsu：PHEMOS 發光顯微鏡（EMMI）。
Bruker：EDS / nanoprobing。
EAG / Eurofins：第三方 FA 服務（沒設備時送樣）。
給整合工程師的定位：你不需要會「操作」這些機台（那是 FA 工程師的專業），但要會「讀懂它們的輸出、知道哪個症狀該叫哪台機、並挑戰結論的證據鏈」。這正是 19→20 兩張卡想給你的能力：跟 FA / 製程 / 供應商開會時，聽得懂、問得到點上、推得動對策。
四週學習路徑——把這頁變成 syllabus
W1
建立心智模型
本頁 Tab 1＋2 的 2×2
目標：不看圖能說出「EFA 找在哪、PFA 看是什麼」「破壞性放最後」「激發×回應 2×2」。練習：把六個 EFA 技術各歸到 2×2 的哪一格，並說出它抓什麼缺陷。
W2
PFA 流程與 artifact 意識
本頁 Tab 3 ＋ FIB / TEM 維基
精讀 FIB 與 TEM 維基，理解「為什麼要削到 <100 nm」。練習：找一份公開 FA report（或論文的 FA 章節），標出哪張是 EFA 圖、哪張是 PFA 圖、哪張是 EDS，並挑出可能的 artifact。
W3
CIS 實戰串聯
本頁 Tab 4 ＋ 19 號卡 CP tab
把 Tab 4 的四個案例跟 19 號卡的 DTI 失效對照表連起來。練習：挑一個你工作上遇過的 CP 異常，自己走一次「症狀→定位→佐證→root cause」，寫成半頁，標出三類證據各是什麼。
W4
深讀一篇方法論文
Lock-in 熱像 或 雷射激發論文
挑 Sensors 2017（LIT 3D 定位） 或 Photonics 2023（TLS） 精讀一篇，帶著問題：「這個技術放在我們 fab 的 FA 流程哪一步？解析度夠不夠抓我們的缺陷？」能回答，表示五個 tab 真的連起來了。
